GF_IP16S 箱内通讯线束
描述
一、基础信息
- 产品名称：GF_IP16S 箱内通讯线束
- 适用场景：箱内设备电源供电、风扇控制、485 通讯等信号传输

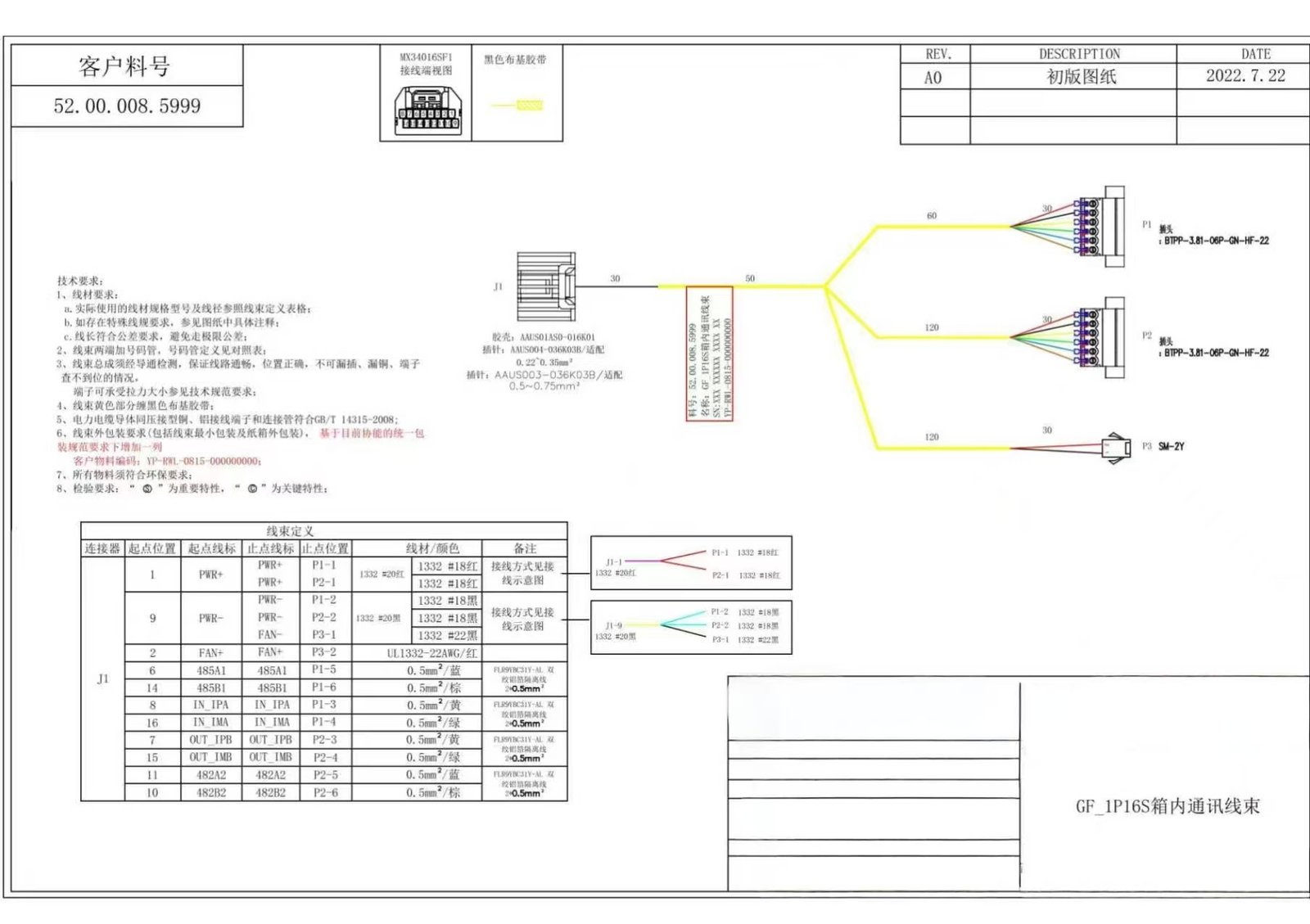

二、结构与尺寸
表格
| 部位 | 尺寸参数 |
|---|---|
| J1 至分支点 | 30+50=80mm |
| 分支点至 P1/P2 端 | 60mm / 120mm |
| 分支点至 P3 端 | 120mm |
| 端子压接长度 | 30mm |
| 总长度（J1 至各末端） | 170mm / 230mm / 230mm |
三、线材与电气规格
- 线材规格：
- 电源线：1332 #18AWG（红 / 黑）
- 信号线：UL1332-22AWG 或 0.5mm²（多色：红 / 蓝 / 绿 / 黄 / 棕等）
- 护套 / 绝缘：符合 UL 标准，适配线径 0.22~0.35mm² / 0.5~0.75mm²
- 端子 / 胶壳：
- J1 端：MX34016SF1 16Pin 胶壳，配 AMS001S9-016001 插针
- P1/P2 端：BTPP-3.81-06P-QN-HF-22 6Pin 插头
- P3 端：SM-2Y 2Pin 插头
- 电气要求：
- 端子拉力符合 A50003-036K03B 技术规范
- 线端压接符合 GB/T 14315-2008 标准
- 100% 导通测试，无漏接 / 错接
四、核心线位功能定义
| J1 引脚 | 功能标签 | 线色 | 目标接口 |
|---|---|---|---|
| 1 | PWR+ | 1332 #18 红 | P1-1/P2-1 |
| 9 | PWR- | 1332 #18 黑 | P1-2/P2-2 |
| 2 | FAN+ | UL1332-22AWG 红 | P3-2 |
| 6 | 485A1 | 0.5mm² 蓝 | P1-6 |
| 14 | 485B1 | 0.5mm² 蓝 | P1-5 |
| 8 | IN_IPA | 0.5mm² 黄 | P1-3 |
| 16 | IN_IMA | 0.5mm² 绿 | P1-4 |
| 7 | OUT_IPB | 0.5mm² 黄 | P2-3 |
| 15 | OUT_IMB | 0.5mm² 绿 | P2-4 |
| 11 | 482A2 | 0.5mm² 蓝 | P2-5 |
| 10 | 482B2 | 0.5mm² 棕 | P2-6 |
五、工艺与包装要求
- 工艺要求：
- 线束两端加号码管，标识清晰
- 黄色部分缠黑色布基胶带
- 外观无损伤、端子压接牢固
- 包装要求：
- 符合环保要求，1PCS/PE 袋 + 外箱包装
- 关键特性标注：“★” 为重要特性，“◎” 为关键特性
六、产品定位
本产品为工业 / 新能源箱内专用通讯线束，用于 16Pin 主控接口与多路 6Pin/2Pin 分控接口之间的电源、风扇控制、RS485 通讯信号传输，适配君奥连接器标准接口，满足设备内部稳定可靠的电气连接需求。
