一、产品介绍

板对板连接器是一种用于连接电子设备之间的接插件。它们被广泛应用于电子产品中，如计算机、通信设备、消费电子产品等。板对板连接器的主要作用是在不同电路板之间提供可靠的电气连接和机械支撑。下面是对板对板连接器的详细介绍：

结构：板对板连接器通常由插头和插座两个部分组成。插头是固定在一个电路板上的雄性连接器，而插座则位于另一个电路板上并接收插头。插头和插座之间通过引脚实现电气连接，并通过机械结构保持稳定插合。

引脚：板对板连接器通常具有多个引脚，每个引脚都与电路板上的特定信号线相连。引脚可以传输电源、数据、信号等各种信号类型。引脚的数量和布局取决于具体的连接器型号和应用需求。

插合方式：板对板连接器可以通过多种方式进行插合。常见的插合方式包括直插式插合、压接插合和表面贴装插合。直插式插合是最常见的方式，插头直接插入插座中。压接插合则是通过应用压力将插头插入插座，常用于高密度连接或要求更牢固的连接。表面贴装插合是将连接器焊接到电路板表面上，适用于需要紧凑尺寸和轻型设计的应用。

二、产品参数

额定电流：0.5A

额定电压：50V 交流/直流

绝缘电阻：最小100兆欧姆

介电耐压：250伏交流电

接触电阻：最大50毫欧姆

工作温度：-20摄氏度至+105摄氏度

材料：

外壳材料：PA9T+30%GF(UL94V-0)

接触材料：磷青铜

接触电镀：镀金或镍底镀锡

所有材料必须符合GREENCONN有害物质控制标准

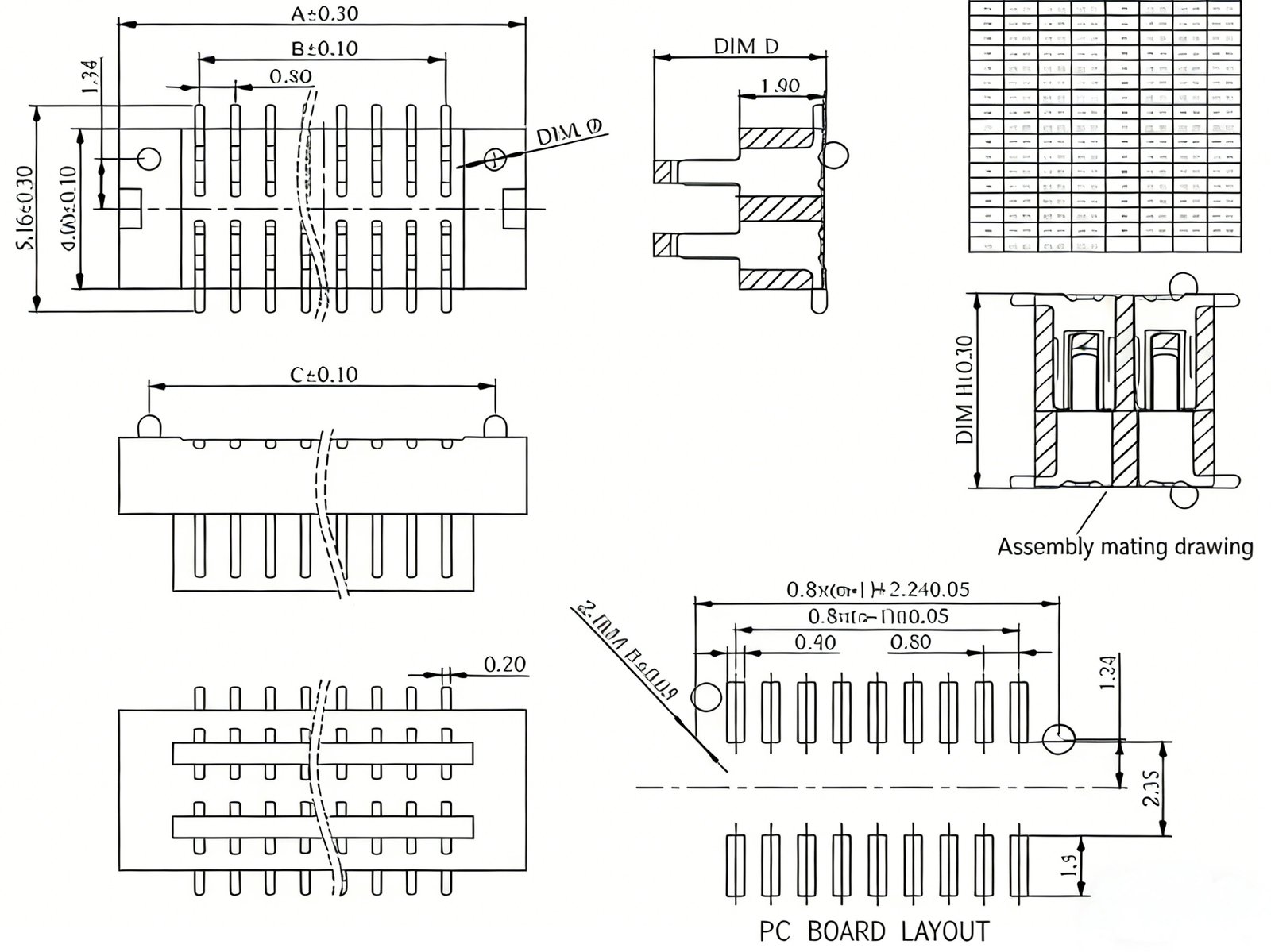

三、产品图片
