描述
基础规格
- 产品型号：LD-S0888-110
- 产品名称：驱动电源线
- 线材类型：RV 单芯软线（红色 / 蓝色）
- 线径规格：6mm²、1.5mm²
- 端子配置：
- 输入端：120A 安德森插头端子（灰色，四线合压）
- 输出端：SV5.5-4 叉型端子、SV2-3 叉型端子
- 线长规格：
- 6mm² 线：100mm、1000mm、900mm
- 1.5mm² 线：900mm

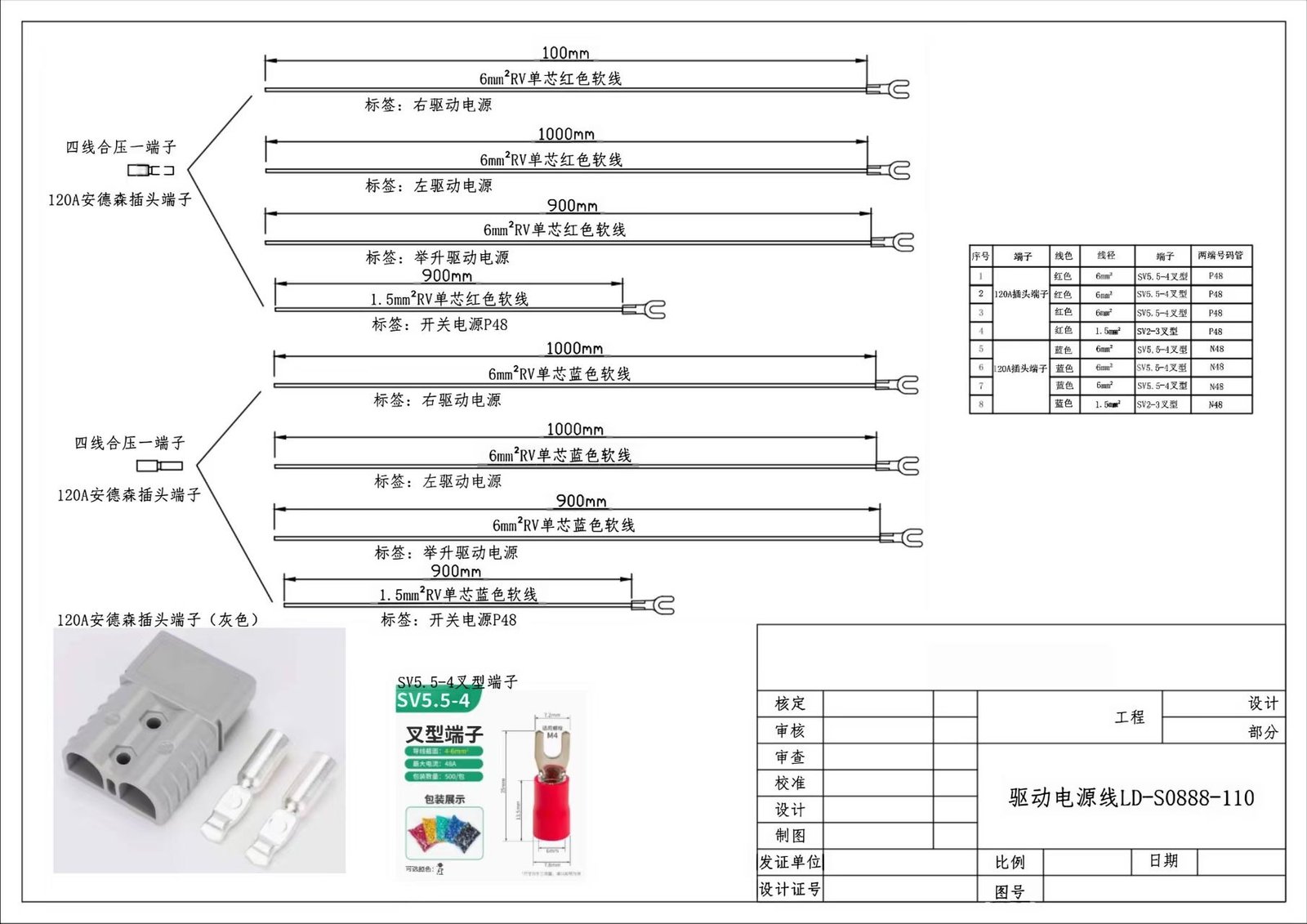

📋 线序与标识定义
表格
| 序号 | 一端端子类型 | 线色 | 线径 | 另一端端子类型 | 号码管标识 |
|---|---|---|---|---|---|
| 1 | 120A 插头端子 | 红色 | 6mm² | SV5.5-4 叉型端子 | P48 |
| 2 | 120A 插头端子 | 红色 | 6mm² | SV5.5-4 叉型端子 | P48 |
| 3 | 120A 插头端子 | 红色 | 6mm² | SV5.5-4 叉型端子 | P48 |
| 4 | 120A 插头端子 | 红色 | 1.5mm² | SV2-3 叉型端子 | P48 |
| 5 | 120A 插头端子 | 蓝色 | 6mm² | SV5.5-4 叉型端子 | N48 |
| 6 | 120A 插头端子 | 蓝色 | 6mm² | SV5.5-4 叉型端子 | N48 |
| 7 | 120A 插头端子 | 蓝色 | 6mm² | SV5.5-4 叉型端子 | N48 |
| 8 | 120A 插头端子 | 蓝色 | 1.5mm² | SV2-3 叉型端子 | N48 |
📦 产品特性与应用
核心特性
- 大电流承载：120A 安德森插头端子，适配 6mm² 大线径线材，满足驱动电源高功率传输需求
- 分线供电设计：四线合压输入，多路输出分别为右驱动、左驱动、举升驱动及开关电源供电
- 连接可靠性：叉型端子适配螺栓固定，接触面积大、导电稳定，适合工业设备长期运行
- 颜色区分：红 / 蓝双色线清晰区分正负极，便于安装与维护
应用场景
- 适用于工业驱动设备、新能源设备的多支路电源分配
- 可用于驱动电机、举升机构及控制电源的集中供电
端子实物参考

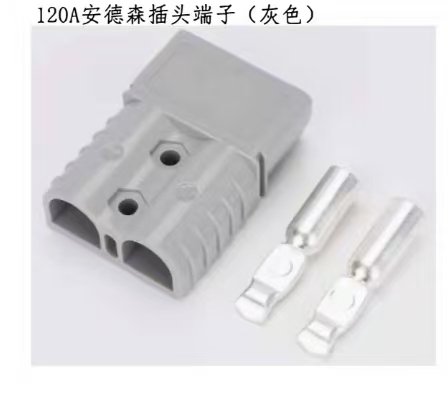

- 120A 安德森插头端子（灰色）：
- 快速插拔式大电流连接器，支持高功率直流传输，四线合压设计实现多路输出

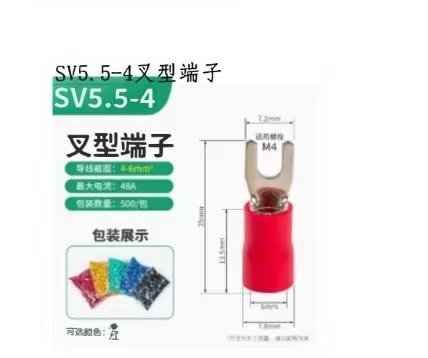

- SV5.5-4 / SV2-3 叉型端子：
- 铜质叉型端子，适配不同线径，螺栓紧固式连接保障电气稳定性
