基础规格

• 产品型号：LD-S0737-109
• 产品名称：开关电源线
• 线材类型：RV 单芯软线（红色 / 蓝色）
• 线径规格：1.5mm²、0.5mm²

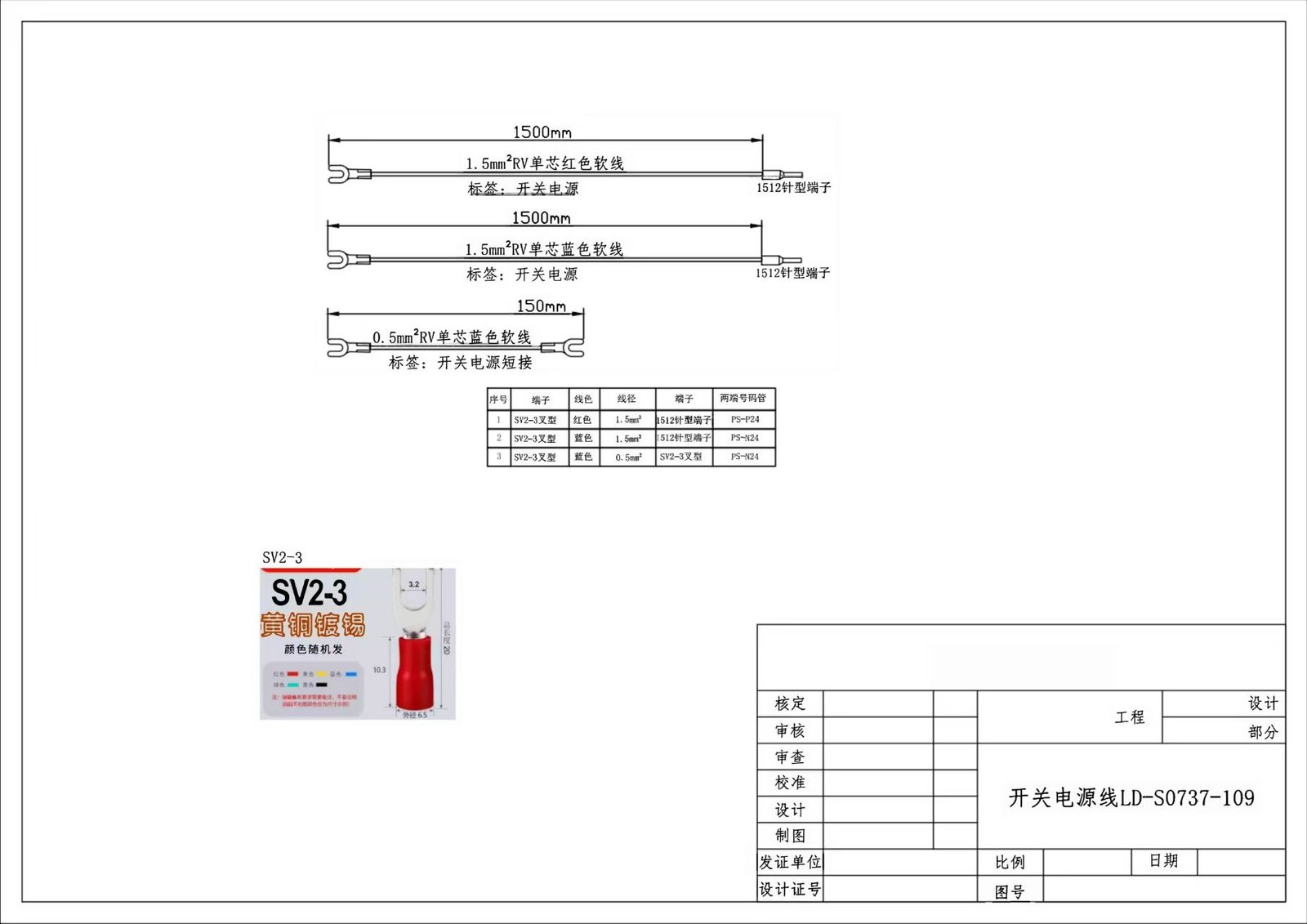

• 线长规格：
  • 1.5mm² 线：1500mm（红 / 蓝各 1 条）
  • 0.5mm² 线：150mm（蓝色短接线）
• 端子配置：
  • 长接线：一端 SV2-3 叉型端子，一端 1512 针型端子
  • 短接线：两端均为 SV2-3 叉型端子
• 标签标识：开关电源 / 开关电源短接

线序与标识定义

 产品特性与应用

核心特性

• 供电 + 短接一体化：包含 2 条长供电线与 1 条短接线，满足开关电源供电与回路短接需求
• 大电流承载：1.5mm² 线径适配开关电源功率传输，0.5mm² 短接线满足信号回路需求
• 连接可靠性：
  • SV2-3 黄铜镀锡叉型端子：螺栓紧固式连接，接触稳定、抗震动
  • 1512 针型端子：适配插拔式接线座，安装便捷
• 颜色区分：红 / 蓝双色线清晰区分正负极，便于安装与维护

应用场景

• 适用于工业开关电源的直流供电连接
• 可用于设备控制回路的电源输入与短接调试

端子实物参考

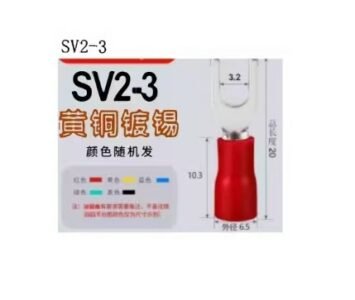

• SV2-3 叉型端子：
  • 黄铜镀锡材质，导电性能优异
  • 绝缘护套设计，安全防触电
  • 适配 M3 螺栓，紧固后接触电阻小
• 1512 针型端子：
  • 针型结构适配插拔式接线端子，便于快速接线与维护
