二维码 ECU 通讯专用总线缆
描述
一、基础信息
- 产品名称：二维码 ECU – 通讯总线缆

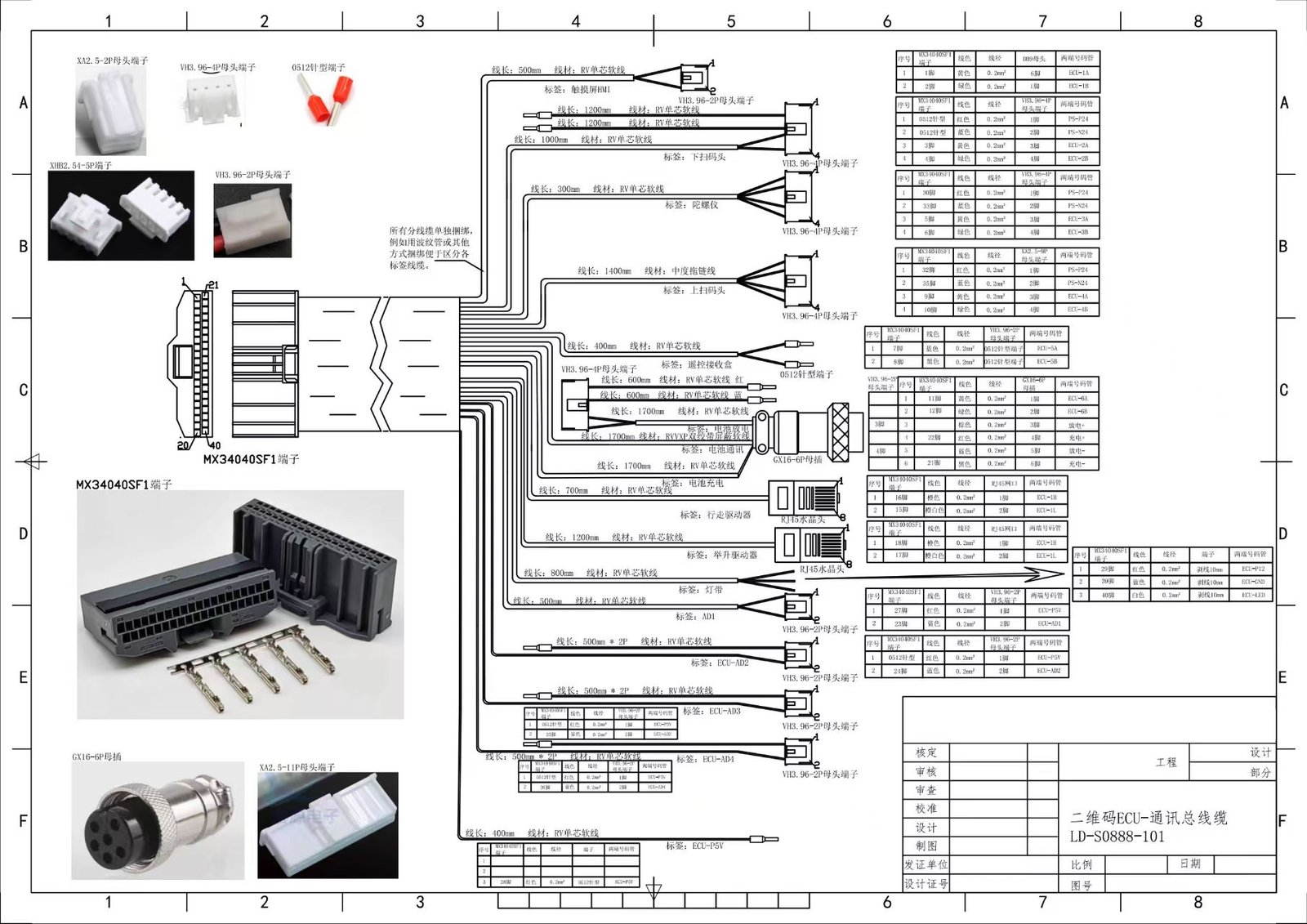

- 图号：LD-S0888-101
- 主控端接口：MX34040SF1 40Pin 端子
- 分控端接口：VH3.96-2P/3P 母头、0512 针型端子、GX16-6P 母插、RJ45 水晶头、XA2.5 系列端子等
- 适用场景：ECU 与扫码 / 驱动 / 通讯类设备间的控制信号、数据传输及电源供给（如扫码识别、行走驱动、电池通讯等）
二、线材与电气规格
- 线材规格：
- 信号线：RV 单芯软线 / RV 单芯绞线，线规 0.3mm² / 0.5mm²
- 电源线：中厚席热绒线（适配电源回路）
- 线长范围：300mm ~ 1700mm（按功能节点标注）
- 端子 / 胶壳：
- 主控端：MX34040SF1 40Pin 胶壳 + 配套端子
- 分控端：VH3.96-2P/3P 母头、0512 针型端子、GX16-6P 母插、RJ45 水晶头、XA2.5-2P/5P/11P 端子
- 端子类型：冷压端子，符合企业压接工艺标准
- 电气要求：
- 100% 导通 / 绝缘测试，无漏接 / 错接 / 短路
- 线芯载流能力适配信号 / 小功率负载需求
- 所有分线单独捆扎并贴功能标签，便于区分与维护
三、核心功能线位定义
表格
| 功能标签 | 线长 | 线材类型 | 端子类型 | 功能说明 |
|---|---|---|---|---|
| 触摸屏 IN1 | 500mm | RV 单芯绞线 | VH3.96-2P | 触摸屏输入信号 1 |
| 下扫码头 | 1200mm | RV 单芯软线 | VH3.96-2P | 下方二维码扫码识别 |
| 上扫码头 | 1000mm | RV 单芯软线 | VH3.96-2P | 上方二维码扫码识别 |
| 陀螺仪 | 300mm | RV 单芯软线 | VH3.96-6P | 姿态检测与平衡控制 |
| 上扫码头 | 1400mm | 中厚席热绒线 | VH3.96-6P | 上方扫码通讯 |
| 避障接收盒 | 400mm | RV 单芯软线 | VH3.96-9P | 障碍物检测信号接收 |
| 电池通讯 | 1700mm | RV 单芯软线（红） | 0512 针型 | 电池状态数据通讯 |
| 电源通讯 | 1700mm | RV 单芯软线 | GX16-6P 母插 | 电源与数据混合传输 |
| 电池充电 | 1700mm | RV 单芯软线 | 电源端子 | 电池充电回路 |
| 行走驱动器 | 700mm | RV 单芯软线 | 动力端子 | 行走机构驱动控制 |
| 举升驱动器 | 1200mm | RV 单芯软线 | 动力端子 | 举升机构驱动控制 |
| 灯带 | 800mm | RV 单芯软线 | RJ45 水晶头 | 设备状态指示灯控制 |
| AD1/ECU-AD2/AD3 | 500mm | RV 单芯软线 | VH3.96-2P | 模拟量信号采集 |
| ECU-PSV | 400mm | RV 单芯软线 | 电源端子 | ECU 电源供给 |
四、工艺与包装要求
- 工艺要求：
- 所有分线单独捆扎，贴功能标签，便于区分与维护
- 端子压接饱满，无虚接 / 断芯，符合企业压接标准
- 线长符合公差要求，避免极限偏差
- 外观无损伤、破皮、针脚歪斜
- 包装要求：
- 单 PCS 独立包装，避免运输磨损
- 外箱标注图号、数量、功能说明
- 符合环保要求，满足 RoHS 规范
五、产品定位
本产品为二维码 ECU 通讯专用总线缆，专为智能扫码类设备设计，集成了控制信号、传感器数据、电源传输及通讯交互功能，为设备提供稳定可靠的电气连接与数据交互，保障扫码识别、运动控制、电池管理等核心功能高效运行。
